写真とコメント(第2グループ)
1)名称 新見市立千屋小学校 住所 新見市千屋 構造所見 校舎・・・RC構造、3階建、腰壁部分の柱のモルタル部分が欠ける程度(軽微)。 体育館・・・平家鉄骨造、柱脚基礎コンクリート部分にひび割れ有り、屋外側2階ブレースが座屈。屋内側2階ブレースも中央、端部のプレートが5mm程度ずれを生じ、アングルは座屈していた。 |

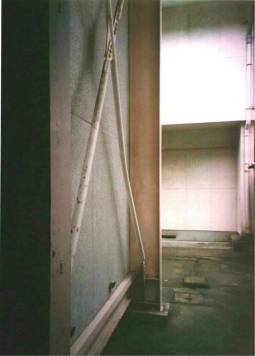

写真1)屋内2階ブレース
2)名称 日野病院 構造・所見 RC構造、3階建、昭和40年と45年の2棟あるが、昭和45年の建物3階のエレベーターが地震により動かなくなった。トイレの壁に細いせん断ひび割れが見られた。屋上のペントハウスの一部が倒壊した。倒壊した部分の破断面を見るとコンクリート部分に鉄筋が入っていなかった。 |

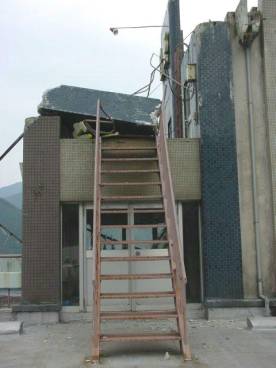

写真2)ぺントハウス部分の被害

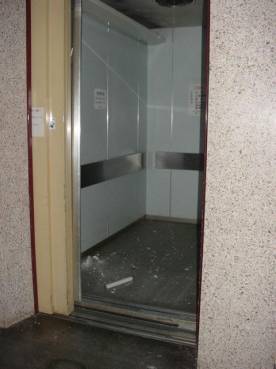

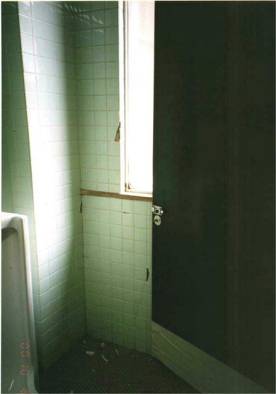

写真3)日野病院エレベーターの被害 写真4)タイル面のせん断ひび割れ
3)名称 日野町立根雨小学校 住所 日野町野田 構造・所見 校舎はRC構造、3階建、1階耐震壁部分にせん断ひび割れ有り(タイル仕上げ1部剥落)、体育館は鉄骨構造、ブレース柱脚部にアンカー引き抜きによってコンクリート部分に若干のひび割れあり、ブレースの座屈あり |
写真5)根雨小学校体育館ブレースの座屈
4)名称 日野町下榎地区 住所 日野町下榎 構造・所見 木造家屋の倒壊(1件)、木造建築大破(1件)、民家木造屋根の棟瓦の滑 |

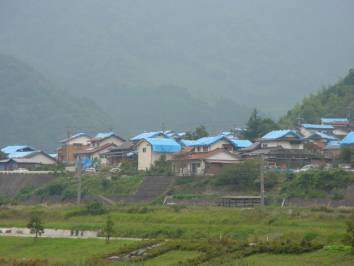

写真6)下榎地区

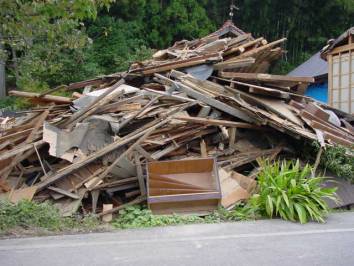

写真7)倒壊した家屋
5)名称 溝口町役場 住所 溝口町 構造・所見 RC構造、2階建、庁舎の外中柱1本がせん断破壊で損傷中破、他の柱にもせん断ひび割れが多数有り。階段踊り場部 |

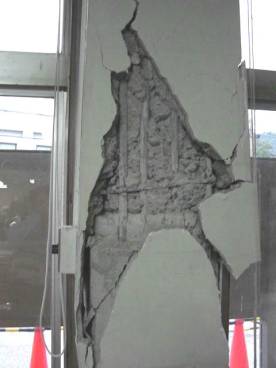

写真8)せん断破壊したRC柱

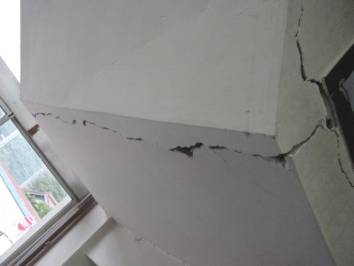

写真9)階段踊り場部分の被害
6)名称 江府町立江府中学校 住所 江府町 構造・所見 校舎はRC構造、3階建で昭和34年築造、校舎1階の階段付近の床が陥没によりひび割れが生じていた。増築部分のつなぎ目が大きく破損していた。2階腰壁にせん断ひび割れ |
写真10)体育館ブレースの座屈
