芸予地震被害調査報告その４

1. 調査概要

調査日：3月27日

調査メンバー：広島工業大学工学部佐藤立美研究室　杉本　裕

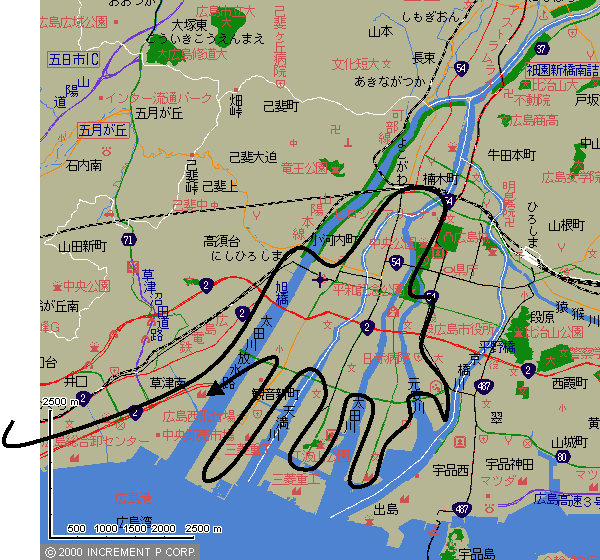

調査範囲：広島市西区→中区

2. 調査行程と被害状況

9:00　広島市西区最左端の広島工業大学高等学校付近から調査開始｡

9:10　西区商工センターで主に広島湾寄りの建物を調査。被害は著しく少なく,作業所内はいずれも混乱した様子はなかった。ただし,多くのコンクリートブロック塀でひび割れが見られた｡

9:30　商工センター2-15,INCHOビルのピロティ柱部で微小な曲げひび割れを確認。

9:50　一時,大学へ戻る。

12:30　調査再開。宮島街道沿いに西広島駅方面へ。

13:00　西広島バイパス入口交差点,日本通商本社ビルの前面道路側の柱でせん断ひび割れが見られた。他は無被害であった。

13:20　西広島駅前商店街の一部で外壁が崩れ落ち,補修工事が行われていた。また,柱のカバーコンクリート部が落下している建物が2棟見られた。

13:50　新己斐橋を渡り,天満町,中広町経由で広瀬町に到着。西広島駅からここまで,目立った被害は見られなかった。広瀬神社にて,南側に傾いている木造建物を確認。

14:20　寺町の通りで,塀の瓦崩壊と縦ひび割れが随所に見られた。また,いくつかの墓石が東西方向に転倒していた。木造の寺では,開口周りの漆喰壁にひび割れ,剥落が見られた。

14:40　横川商店街は無被害。横川2-13,須弥山堂は通り側外壁が崩れ落ち,躯体の鉄骨が露出していた。

15:10　基町高層アパート群のほとんどの柱で,恐らくは元々生じていた曲げひび割れが進展,拡大した形跡が見られた(雨水などで汚れたひび割れから,きれいなひび割れが伸びていること等)。

15:40　平和公園,大手町では主だった被害は見られず,広島赤十字原爆病院前に到着した。赤十字専門学校の通り側1階柱脚で付着ひび割れが見られた。

16:00　修道学園で被害が無いことを確認し,吉島,光南地区をまわったが,特に被害無し。吉島小北交差点付近で,木造建物の外壁に開口隅角部からのひび割れが見られ,その前面道路にも大きなひび割れが生じていた。

16:40　江波地区では,江波山公園,江波皿山公園など急傾斜地があるが,特に被害は見られなかった。また,広島商業高校12号棟でも1階ひさし裏で若干のひび割れ,剥離が見られた以外は際立つ被害は無かった。

17:20　観音新町地区の三菱グラウンドでは,地震当日に液状化被害が報道されたが,調査時には既に整備されていた。西飛行場は滑走路に特に被害は無い様子で,ターミナルでは外壁の一部にひび割れが見られた。

18:00　調査終了。佐藤教授へ報告。

写真1.　日本通商本社ビル柱の　　　　　　　写真2.　西広島駅前商店街

　　　　　　　　せん断ひび割れ　　　　　　　　　　　　　　柱の破壊状況

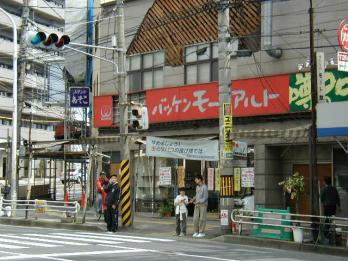

写真3.　西広島駅前商店街の外壁剥落状況　　　　写真4.　広瀬神社敷地内木造建物の傾き

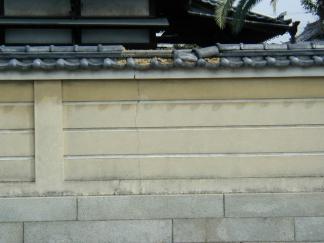

写真5.　寺町通りの塀の破壊状況　　　　　　　写真6.　須弥山堂の破壊状況

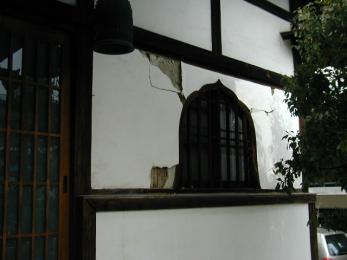

写真7.　真行寺(寺町)の破壊状況　　　　　　写真8.　基町高層アパートの柱の曲げひび割れ

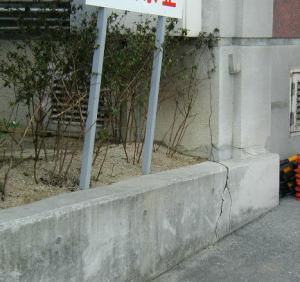

写真9.　赤十字専門学校の通り側1階柱脚　　　　写真10.　吉島小北交差点付近

　　　　のひび割れ状況　　　　　　　　　　　　　　　　　道路の破壊状況

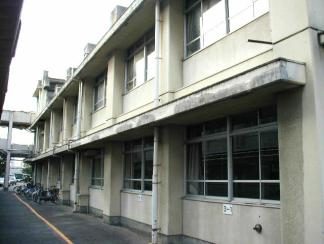

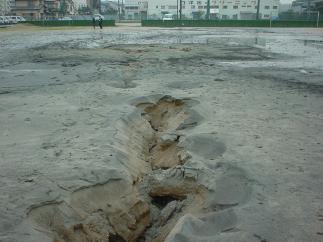

写真11.　広島商業高校12号棟　　　　　　　　　写真12.三菱グラウンド液状化被害状況(3月24日)
